針對高性能電子產品仿真出一種高溫、惡劣環境測試的設備，是提高產品穩定性、可靠性的重要實驗設備，是各生產企業提高產品質量和競爭性的重要生產流程，該設備廣泛應用于電工電子、計算機、汽車電子、通訊、生物制藥、建材、航天航空、儀器儀表等。

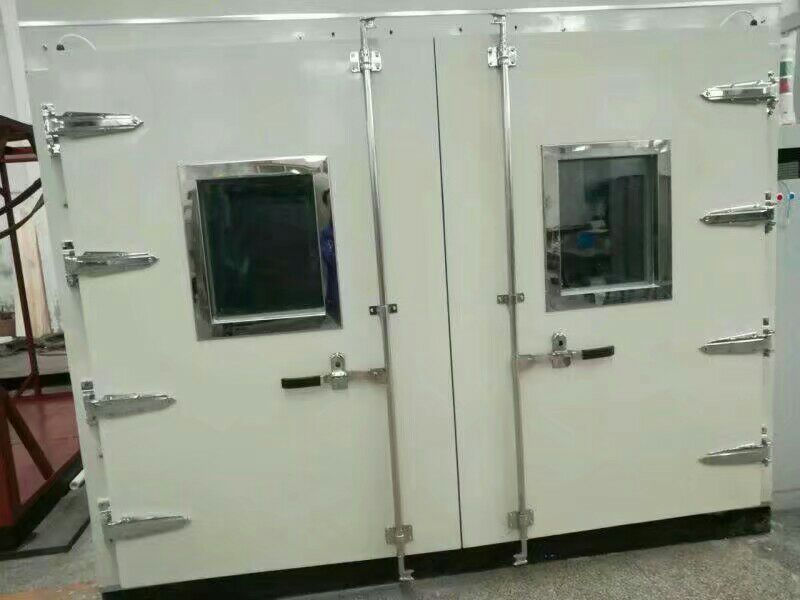

電動控制器老化房優勢

  主要技術參數
1.溫度范圍：10℃－70℃
2.整個測試室外形尺寸：4500*1500*2000mm(長×寬×高)
3.單個獨立老化間內尺寸：1500*1500*2000mm(長×寬×高)
4.升溫速度：3.0～6.0℃/min（空載）
5.單個房間的溫度均勻度：±2℃以內（空載）
6.溫度波動度：±1℃（空載）
7.運行方式：溫度時間可調，恒定運行
8.時間設定：0～999 小時， (小時、分鐘、秒可自由設定)
9.安裝電源：AC~380V，50 Hz；DC420V
10.噪音大?。酣Q75分貝
11.預留電源、信號線輸入輸出接口
12.設備使用功率:在滿足使用要求下，能耗盡量降低。

 技術指標：
1.老化房內每個工位對應一個配電回路，因此12個工位共需要12個配電回路。原理圖如上圖所示（圖中只畫出了6個回路），每個輸入回路設置“預充電回路”，用于上電緩沖。每個回路具體電氣參數如下：
輸入DC420V，150A，從直流母線到產品；
輸出AC380V，250A，從產品到現場電機。
輸入輸出回路均由接觸器控制通斷并設置保護裝置，接觸器動作在老化房配套控制柜上通過按鈕控制?；芈吩骷半娎|選型需滿足電壓電流要求，回路元器件品牌為施耐德，電纜電線等附件需采用國內并征得買方同意。
2.買方提供配電柜進線電源，包括AC380V（AC220V）和DC350V-540V（由前端調壓器調節，通常420V）。電源都經過電纜引入配電柜，配電柜輸入端加保護裝置。
3.配電柜內部回路需考慮AC380V和DC420V的分配布置：DC420V要分成12路給各工位供電；AC380V（AC220V）要給水冷裝置等第三方設備供電，具體數量及大小根據水冷裝置配置情況來定。
4.房間內每個工位預留DC420V 150A（DC+、DC-）及AC380V 250A（U、V、W）的動力線共5根（從配電柜引入），通過線標區分，用耐高溫快速接插件與產品強電端子對接。
5.配電回路保護裝置：短路、過流保護開關。
6.動力電纜和信號電纜經過房頂開孔放入房間內部。信號線共有34根，這些信號由化房控制柜信號端子排到老化房內部航空插頭（或其它快速接插端子），它們需固定在老化房內每個工位旁邊。信號線的定義由買方提供，房內航空插頭布局及與信號線的接線對應關系由賣方確定并需得到買方認可。
